Nos platines de salon !

[jonathanpatate]

Ben si je revends c'est surtout qu'après je vais devoir signaler au fisc car plus-value.

En l’occurrence pour la MD-10 le bloc mécanique minidisc n'a pas été retiré du châssis, j'ai posé la nouvelle courroie sans rien démonter hormis le capot. Il faut bien que je garde mes petits secrets,

Pour le démontage du capot : souvent des visses (Torx chez Philips, Crucififorme chez Sony). Pour la MD-10 : c'était du "6 pans" la première fois que je voyais çà Après il suffit de soulever.

Pour le démontage des cartes de circuits (pour y refaire les soudures notamment) : Idem des visses et aussi des clips qu'il faut pincer avec une petite pince pour déloger la carte.

Pour le démontage des blocs MD : s'aider du manuel de service (plein sur minidisc.org) ou on trouve les vues éclatées. C'est le plus difficile.

Pour les petits curieux : http://jonathan.dupre.free.fr/piwigo/in ... ategory/50

[jonathanpatate]

Petite mise à jour, dans ma vidéo je trouvais la mécanique Teac MD-10 "bruyante" (comparée à ma Sony MDS-B5) vous vous en souvenez peut-être.
J'ai tout démonté la mécanique, J'ai fait des photos au passage :

http://jonathan.dupre.free.fr/piwigo/in ... ategory/50

Bilan : en fait rien à graisser, c'etait le gros moteur qui entrainait la courroie qui était grippé en interne. Alimenté par une pile 9V, il faisait du bruit sans rien sur son axe. Mais cet imbécile ne comporte aucun trou pour y injecter du WD-40 dedans. On peut quand même le faire va l'axe en métal, déposer une goutte a sa base, faire tourner avec la pile dans les 2 sens. Refaire la manip 2-3 fois et hop plus de bruit car le liquide WD-40 a réussi à se glisser un peu via l'axe en rotation....

Maintenant c'est silencieux. Voila, si jamais un jour çà vous arrive....

[macaddict77]

La WD40 c'est comme une femme! On peu pas s'en passer!

[adrien13]

.

[jonathanpatate]

Histoire d'éviter de poser un roman ici, voici l'histoire de ma MD-R2H :

http://jonathan.dupre.free.fr/articles/ ... t=17&id=36

[macaddict77]

Histoire d'éviter de poser un roman ici, voici l'histoire de ma MD-R2H :

http://jonathan.dupre.free.fr/articles/ ... t=17&id=36

Chapeau Man! J'aurais eu le 10ieme de tes idées! Alors, pour t'aider dans ta douleur, je peux te filer l'adresse de la déchetterie la plus proche Et puis mes points pour cogner les ingés de chez Sharp/Kenwood pour avoir pondu les platines MD les plus pourries qui soient!

[jonathanpatate]

L'alcool isopropilyque n'arrivera que jeudi, 9.50€ le litre !!!!

J'ai commandé le bloc optique en neuf chez indipc "RCTRH8173AFZZ" au prix de 24 euros, c'est le moins cher que j'ai trouvé sur la toile. C'est la même référence que celui que j'ai (l'original), il existe d'autres références de bloc optiques "compatibles" chez Sharp, notamment le RCTRH8205AFZZ mais il est nettement plus cher (150-200 euros). Je me demande si ce n'est pas une version améliorée/corrigée du bloc original .

Je vous tiens au courant quand j'aurais reçu. Une grosse vidéo sera de rigueur.

Petit HS : sur indipc des blocs optiques KSS-210 et 213 sont en déstockage à moins de 2.50 euros. Ils sont marqués "compatibles", j'en ai pris quelques uns pour tester. De toute façon ce sont tous des "compatibles" même ceux qui sont plus chers (9/10 euros), puisque Sony ne fabrique plus les originaux de ces modèles.

[jonathanpatate]

J'ai mis quelques images de mon bloc optique Sharp dépouillé, si certains en ont jamais vu...pour voir comment c'est fait...

http://jonathan.dupre.free.fr/piwigo/in ... ategory/52

[jonathanpatate]

Cet aprem je me suis attelé sur ma Teac MD-10 à lui ajouter un interrupteur secteur sur le dos de la machine histoire d'économiser l'afficheur VFD de la façade (qui est constamment allumé), c'est plus partique que de débrancher la prise à chaque fois

En contrepartie la platine perd la date et l'heure, donc pas d'horodatage des minidisc possible... çà me dérange pas.

Photos : http://jonathan.dupre.free.fr/piwigo/in ... ategory/53

Note : Je n'ai pas photographié toutes les étapes (la succession des tailles de forets, le "limage" final, les soudures, gaine thermorétractable, serre-câble, etc....)

[jonathanpatate]

Nouveau bloc optique tout neuf pour la Sharp MD-R2H reçu ce jour, monté cet après-midi, aucun mort, ni moi ni la platine.

Quelques photos pour les curieux :
http://jonathan.dupre.free.fr/piwigo/in ... ategory/54

Je soulève quelques points :

- Il n'y a pas de protection antistatique sur ce bloc, bracelet obligatoire !
- La puissance du laser est mal réglée en usine et ce d'origine, j'ai du le baisser en intensité via le potard, je suis passé d'un taux de 150 à 100 en erreurs de lecture C1.
- 100 en erreurs C1 c'est déjà beaucoup. Je n'ai pas pu faire mieux. Sur les platines Sony ce taux d'erreur est nettement moins important, entre 0 et 20. Ce qui me conforte dans l'idée que c'est une platine merdique.

A part çà je la trouve le son bien "punchy" pour une platine low-cost pliable.

Attention, le meilleur pour la fin :

Cette con****** se permet d'écrire sur le mindisc quand elle veut sans que vous lui demandiez quoi que se soit !
En fait dès que vous l'allumez électriquement, le premier minidisc enregistrable que vous allez lui insérer (si il n'est pas protégé par le petit loquet) et bien elle va écrire dessus, alors qu'elle n'est censé uniquement LIRE la TOC. Je ne sait pas du tout ce qu'elle fait à ce moment là, je la soupçonne de ré-écrire la TOC qu'elle vient de lire ! Ou un simple test d'écriture dans une zone d'OPC ? Bref le fait que la tête d'écriture se colle au disque quelques secondes alors qu'elle affiche "TOC READING", je trouve cela très louche !


EDIT : Vivement le retour des vides-greniers, histoire de sortir un peu du minidisc et que je me remette aux scopes VHS...

[macaddict77]

Au secours! Sharp est vraiment une marque au rabais pour le MD! Mon premier baladeur était un Sharp pourtant (MS200)! J'ai bien fait de le revendre avant qu'il ne claque....

[jonathanpatate]

Je pense en effet que ce n'était pas leur fort. N’empêche que le mystère reste entier concernant la mort de ces blocs optiques Sharp. Moi je pari sur un mauvais process de fabrication

Selon moi :

• la photodiode qui doit s'abimer et se détruire (phototransistors grillés)
• le plastique de la lentille ou d'un élément dans le passage du rayon doit s’opacifier avec le temps (réaction chimique ou oxydation avec air / oxygène ?)
• ou tous les propriétaires de Sharp R2 fument comme des pompiers et encrassent le BO

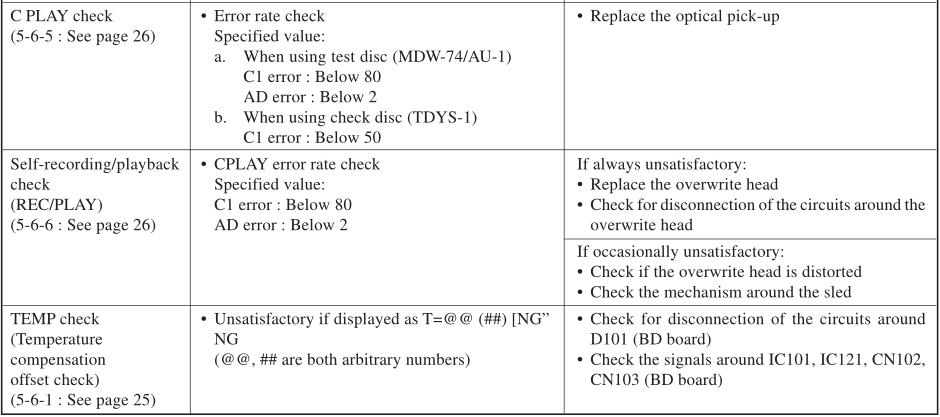

Cependant, je viens de graver quelques MD complets avec, et la lecture se passe très bien sur 3 de mes autres Sony (B5/JB940 et JE520), le taux d'erreur en lecture de ces disques gravés par la MD-R2H se situe entre 30 et 50 sur mes Sony, ce qui n'est pas parfait certes mais cela reste très très bon. Sony donne une valeur de 80 en taux d'erreur maximal, selon eux au delà ce n'est pas satisfaisant. Donc çà marche bien.

[youtube]bRdJvAoEaow[/youtube]

Voir l'image en pièce jointe !

Rappel : ce qui peut influencer la bonne gravure d'un minidisc lors de l'enregistrement :

Une puissance du laser trop faible
Une mauvaise position de la tête d'écriture, elle doit être plane et collée à la surface du disque.

Encore plus d'informations : http://www.minidisc.org/minidisc_faq.html#mdquality

[jonathanpatate]

Je viens d’enchérir :

http://www.ebay.de/itm/ws/eBayISAPI.dll ... 0745726216

Enfin je vais peut-être retrouver ma PREMIERE platine MD.

EDIT : Bon ben j'ai pas eu tant pis.

[PhilippeC]

Vivement le retour des vides-greniers, histoire de sortir un peu du minidisc et que je me remette aux scopes VHS...

A propos de scope VHS, j'en cherche un Hi-Fi au top de son époque pour mon paternel.

[jonathanpatate]

Vivement le retour des vides-greniers, histoire de sortir un peu du minidisc et que je me remette aux scopes VHS...

A propos de scope VHS, j'en cherche un Hi-Fi au top de son époque pour mon paternel.

Vite avant qu'il ne monte :

http://cgi.ebay.fr/MAGNETOSCOPE-DE-MONT ... 589328e0b1
