de l'aide pour un cable svideo vers 2 rca

[Furanku]

salut à à tous.
je possède une carte d'aquisition vidéo intensity pro de chez black magic :


j'ai décidé depuis peu, après l'achat d'un cld-d925, de numériser mes LD musicaux via les sorties toslink et svideo.
malheureusement pour brancher un cable svideo sur cette carte, il faut un autre cable adaptateur comme ci-dessous :


ensuite il faut brancher le tout comme suit :


le gros problème c'est que je n'arrive pas à trouver ce cable sur les boutiques françaises mais uniquement au states.
et je ne vais pas dépenser une fortune en frais de port pour un si petit cable.
je me suis donc dis qu'il serait plus judicieux de le fabriquer, vu qu'il me reste encore quelques cables svideo et cinch sous la main.
mais nouveau problème : je n'arrive pas à trouver sur le net le schéma d'un cable "svideo vers 2 rca" qui séparerait le luma et la chroma proprement comme sur la deuxième photo.
quelqu'un pourrait-il m'aider à trouver le schéma voulu ?
merci d'avance pour les réponses.

[pajeco29]

Voilà:
https://fr.wikipedia.org/wiki/S-Video
cela te donne le câblage qu'il faut faire pour Y et C (avec masse respective)
pour une s-video 4 broches.
sinon, pour le 925 la composite est aussi très bonne (il s'agit, pour cet appareil, d'une recombinaison de la s-video et pas une composite native)
cdlt

[Furanku]

je sevais pour le composite du 925
merci pour la réponse

[pajeco29]

Pourras tu mettre dans un post une image de capture pour voir le résultat avec ce type de matériel, Blackmagic est une référence mais je ne connais pas le résultat de la capture d'un LD surtout pour un concert (entrelacement visible de la vidéo). L'audio semble être capturée en stéréo (PCM?)?

[Furanku]

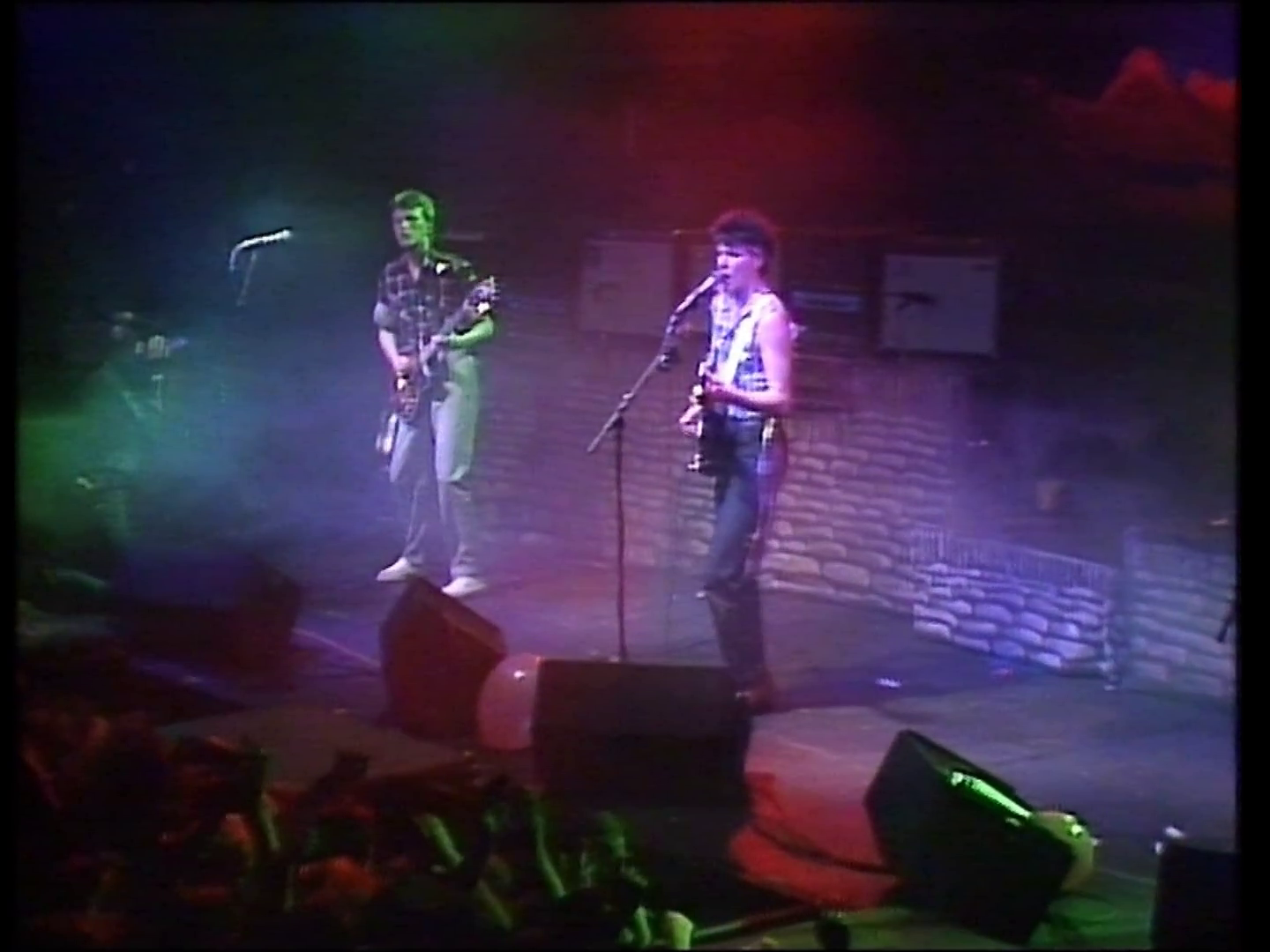

voila quelques screens fait avec le logiciel de capture de black magic via la sortie composite de mon cld-1600.
oui il y a de l'entrelacement mais je capture et réencode toujours avec virtualdub en utilisant un filtre de désentrelacement qui fait le job.
l'intensity pro est une carte de capture haut de gamme que j'utilise depuis des années et elle est compatible à 100% avec vitualdub.
elle a des composants de qualité qui rendent bien les couleurs et l'audio, même s'il n'est que via le cinch est aussi très bon.










le logiciel de capture livré avec la carte est simple et fonctionnel mais limité.
c'est pour ça que je passe par vitualdub qui me permet de sélectionner l'entrée audio de ma carte ASUS XONAR D2 qui posséde une entrée ET une sortie SPDIF qui gère le pcm jusqu'à 24bit 192khz.


si quelqu'un à d'autres questions n'hésitez pas.

[pajeco29]

Très belles prises de vues! Pour ma part, ma méthode est différente pour les concerts (entrelacement oblige). Je passe par mon scaler pour me sortir du 1080p60 ou 50 et je capture avec une elgato. Ensuite je remixe avec l'audio PCM (48kHz, 16bit). Cela ne vaut pas ta carte son...
Bien sûr, avec Virtualdub, qui reste mon logiciel préféré depuis des années...
Cela m"évite de passer par le désentrelacement en SD qui ne m'a jamais pleinement satisfait. Généralement je réencode la SD (capturée en DV) en entrelacé avec TMPGenc (eh oui cela date un peu mais c'est un très bon encodeur..)
voici un exemple: concert en SD 576i, upscalé en 1080p puis capturé en 1080p50 (X264).

[pajeco29]

Tu as confectionné ton câble? Cela marche t il?
cdlt
