[TUTO] Changer la courroie du Pioneer CLD-D515

[slashug64]

ÇA MARCHE!!!!!!
merci beaucoup

[Anthony78320]

Bonjour à tous. Avez vous une adresse ou acheter une courroie?? J'en ai commandé une sur la bay et le diamètre est 2 fois plus grand que celle de mon Denon LA2300....pourtant j'ai pris la référence officielle Pioneer VE..si quelqu'un en vend sur le forum, je prends.

[Zbeum]

Demande au membre nostalgique14, le fournisseur officiel du forum.

[Anthony78320]

Petit conseil.....je viens de démonter, nettoyer et graisser mon Denon LA2300....tout est nickel, plis aucune erreur, lecture et auto-reverse impeccable....SAUF :
Le lecteur patine et la lecture saute sur TOUS les LD au dernier chapitre de la face 2.... il lit correctement jusqu'au bout puisque l'autoreverse fonctionne mais impossible d'aller au bout de la face 2...
Je pense à un mauvais remontage du rail, sachant que si j'appuie sur le plateau ça ne patine plus.
Si quelqu'un a un info je prend. Et si quelqu'un peut me dire quelle partie je dois graisser, j'en ai peut être mis beaucoup!!

[Lb76a]

Bonsoir à tous

Je viens d’acheter en brocante le pionnier CLD 525 mais lorsque je mets le cd ou laserdisc il me le ressort au bout de quelques secondes.

J’entends un bruit de moteur qui tourne ou courroie en permanence.

Quelqu’un pourrait m’aider ?

Merci d’avance

[Vydok]

Bonsoir à tous

Je viens d’acheter en brocante le pionnier CLD 525 mais lorsque je mets le cd ou laserdisc il me le ressort au bout de quelques secondes.

J’entends un bruit de moteur qui tourne ou courroie en permanence.

Quelqu’un pourrait m’aider ?

Merci d’avance

Quel est le code erreur sur le lecteur ? Si c'est U1, courroie à nettoyer

[Coin]

Bonjour

Je suis nouveau sur ce forum car comme beaucoup je suppose mon lecteur m’a lâché hier.

Le LD est moi c’est une longue histoire, même si j’ai une préférence pour le format vhs.

Pour revenir sur mon LD c’est un CLD 515, le matériel parfait pour moi puisque autoreverse et NTSC (j’ai pas mal de LD jap).
Tous les symptômes sont les mêmes que ceux sur ce topic, message U1 etc etc… donc j’en déduis que c’est un problème de courroie.

Deuxième problème c’est que le tuto est partiellement HS, est ce que quelqu’un a hébergé les photos qui me serviront à réparer mon LD ?

Merci

[papynard]

Salut les copains copines y a longtemps que je ne suis venu, si ça peut vous aider je vous rapporte un tuto que j'avais fais il y a bien longtemps dans une lointaine galaxie....................

Je viens enfin de remplacer la courroie de mon CLD-515 et de mon CLD2950 et franchement c'est du gâteau ,fini le râle significatif de ce symptôme suivi du message U1 et de la danse de l'eject ,je vous laisse quelques clichés
CLD515
Dans l'ordre :
1-branchez le lecteur et appuyez sur EJECT
2-vous débranchez la prise secteur le plateau sorti.
3-dévissez les quatre vis du coté du capot ainsi que les trois à l’arrière .
4-dévissez les quatre vis de la patte en fer de maintien du plateau.

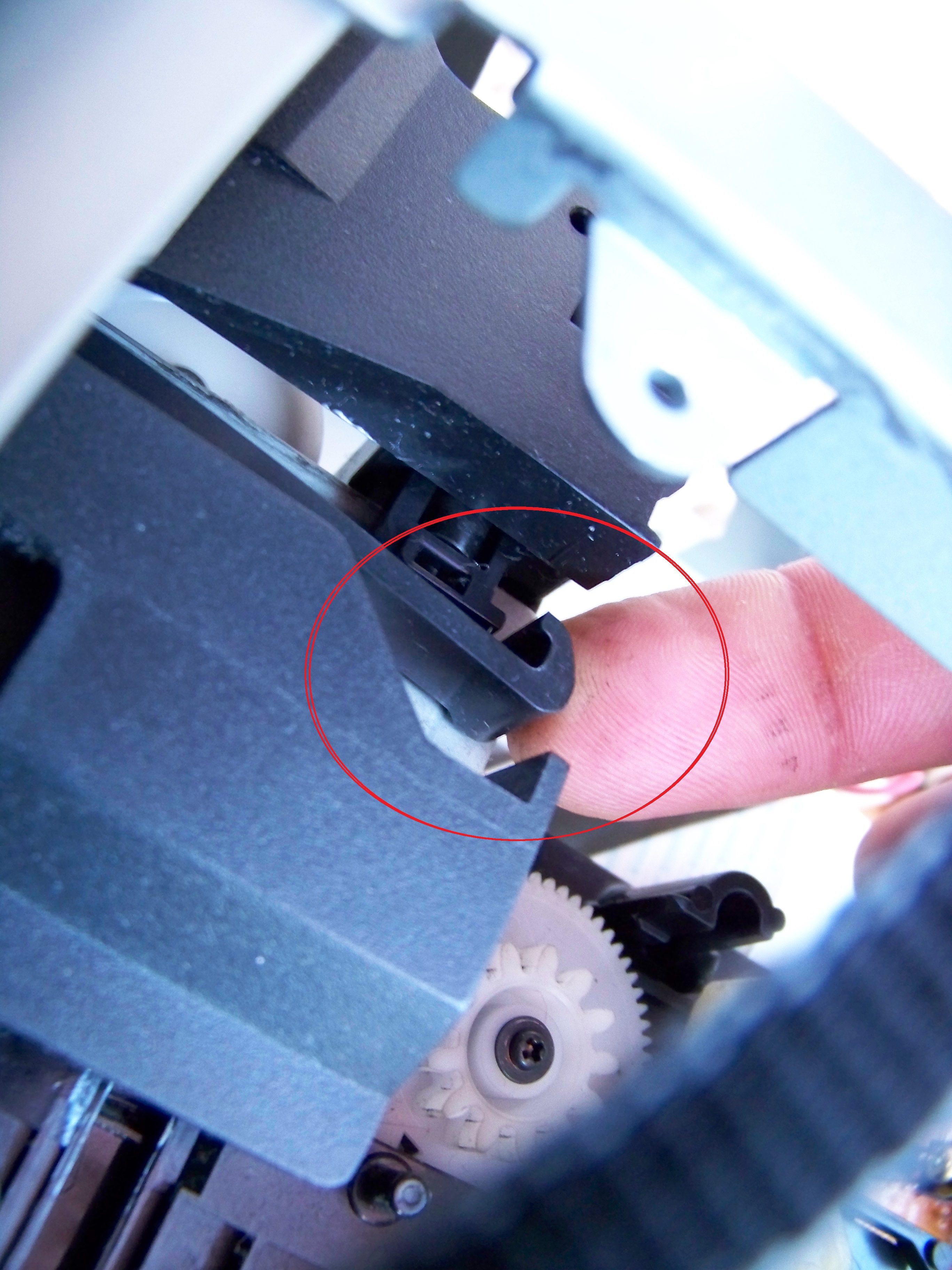

5-déclipsez les deux pattes en plastique du plateau .

5-tirez et déposez le plateau.

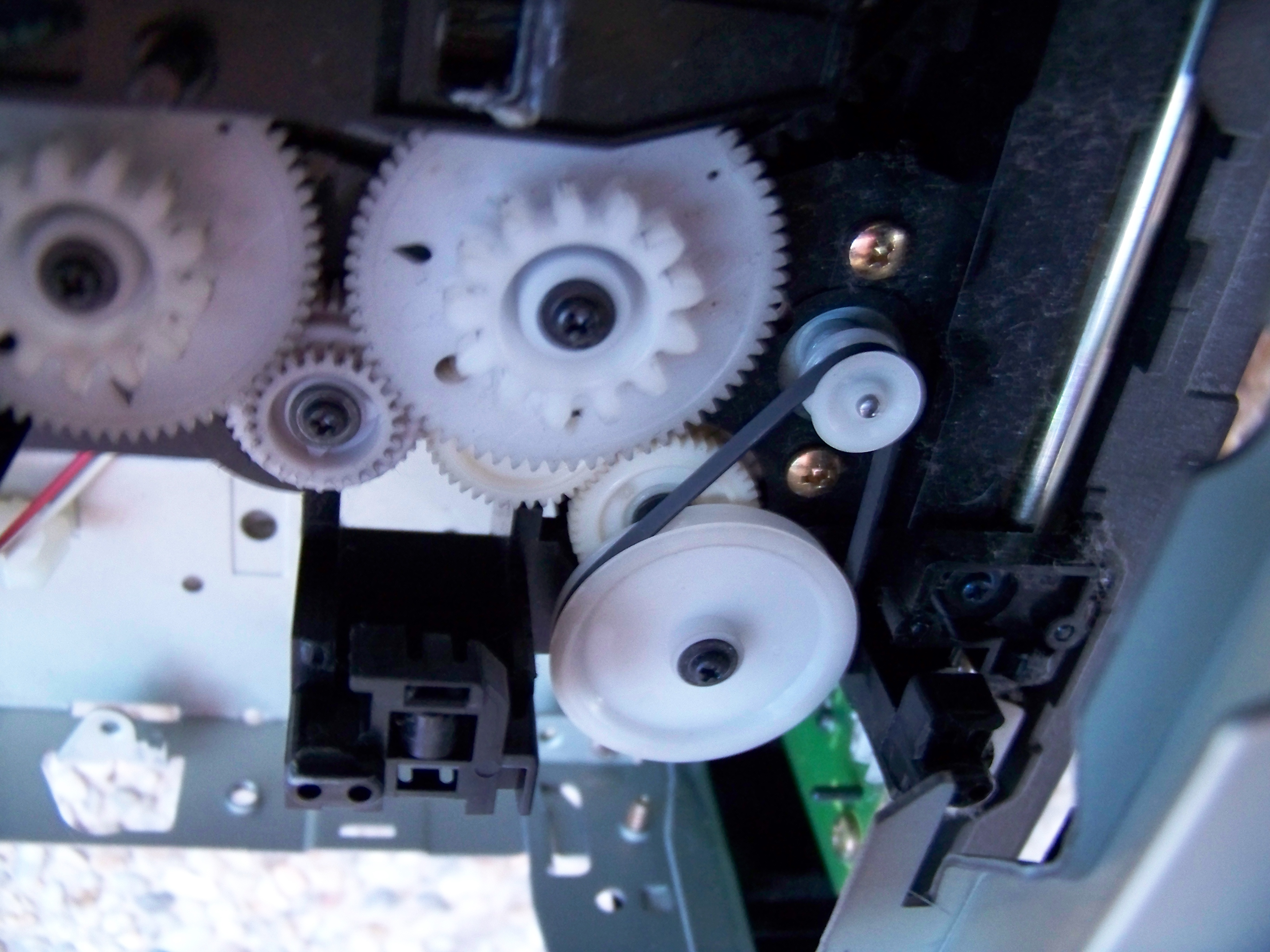

6-une fois la courroie repéré sur la droite il n'y a plus qu'a la remplacer .

7-remontez dans le sens inverse .

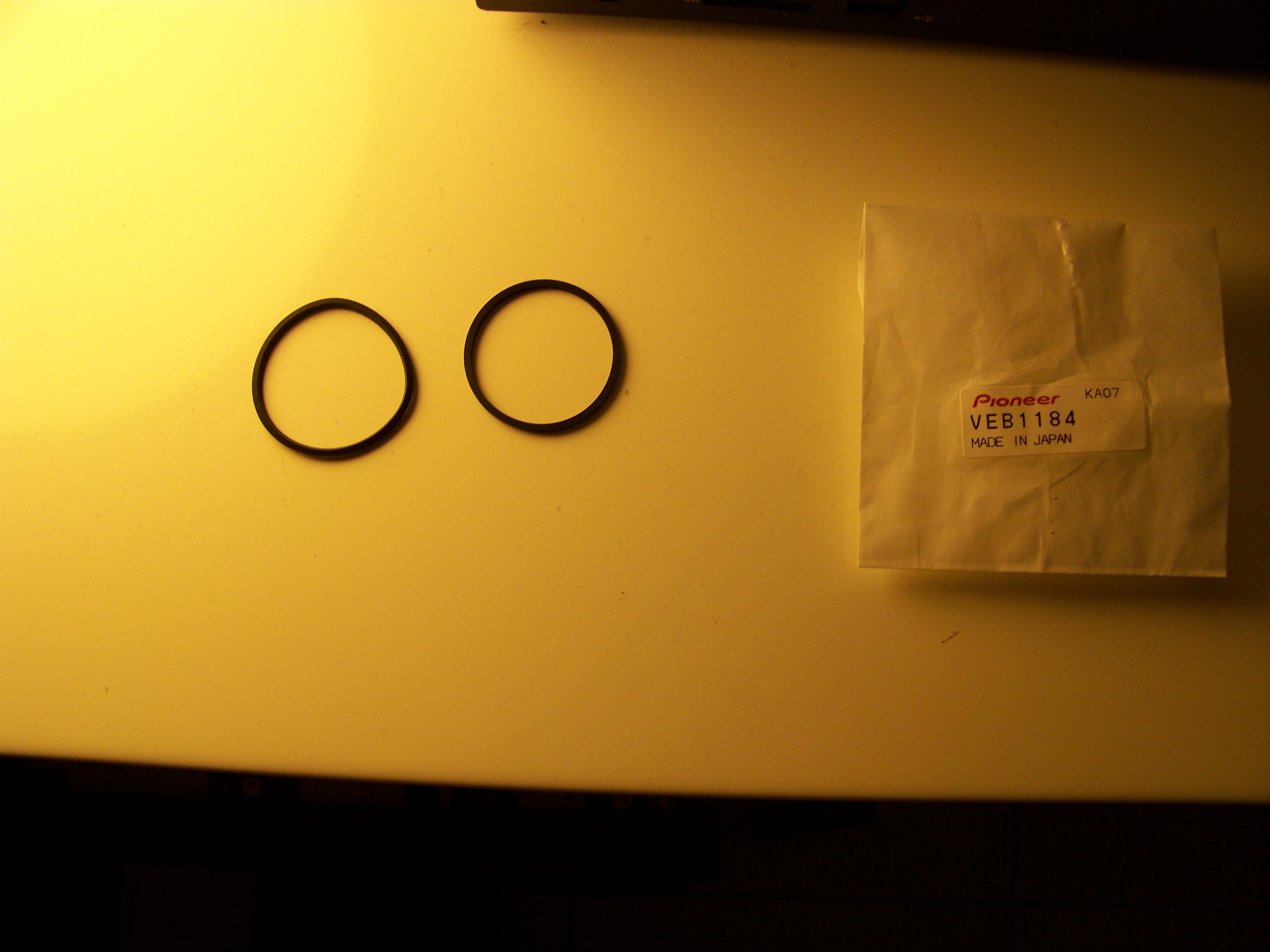

vue de la vielle courroie à gauche et de la neuve à droite .

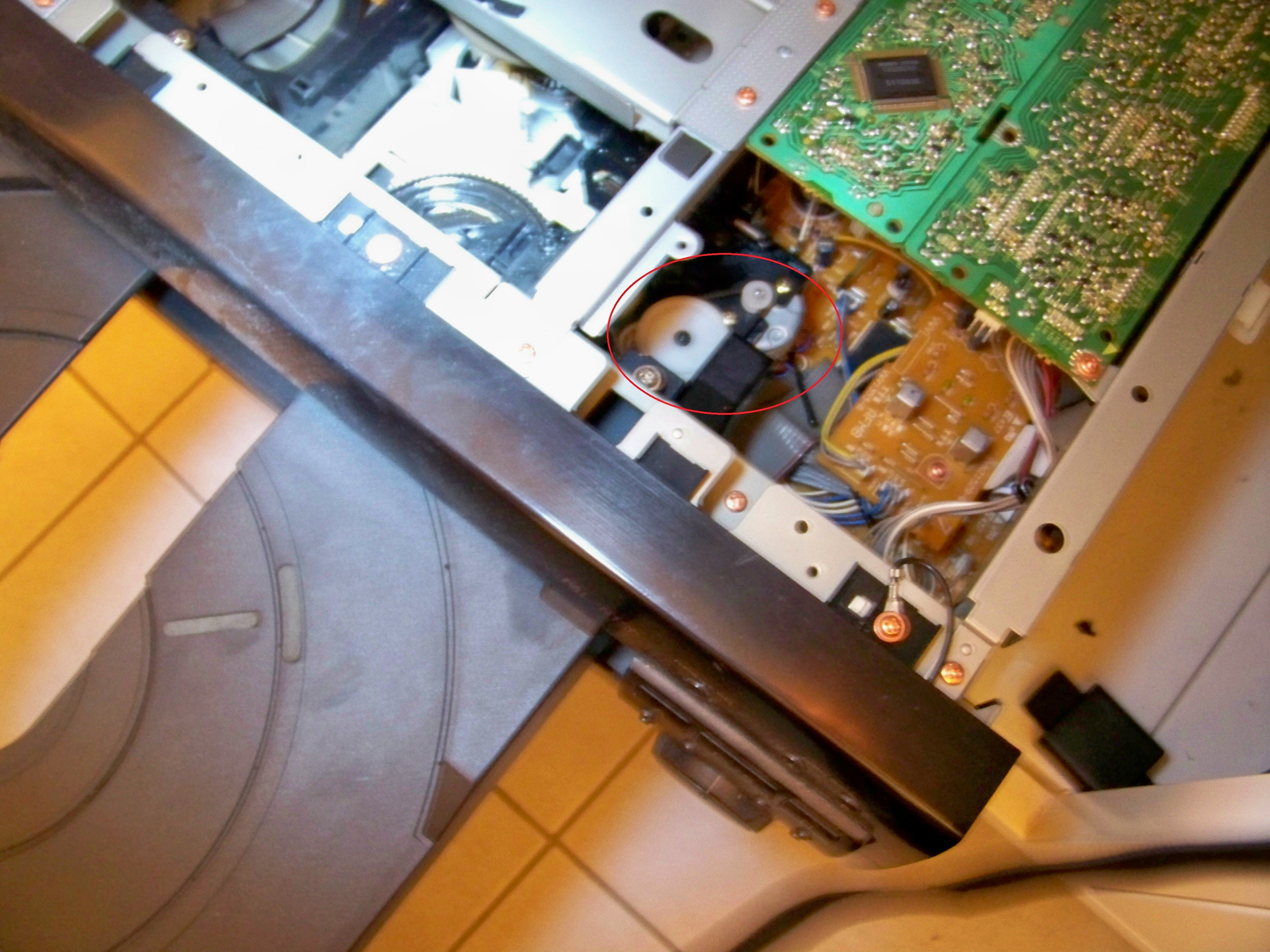

Pour le CLD1950 c'est encore plus simple pas besoin d'enlever le plateau

[Coin]

Merci beaucoup pour le tuto. J’ai reçu la courroie ce soir et j’ai pu faire son remplacement.

Malheureusement ça n’est pas cela, le bloc optique a en fait besoin que je l’aide à se lever, donc sûrement un problème mécanique.

Ensuite lorsqu’il lit le LD on dirait qu’il saute et revient automatiquement en arrière et lit uniquement 15 secondes du LD.

Les magnétoscopes c’est quand même beaucoup plus simple à remettre en route vu l’explosion du tarif des lecteurs , je pense que l’aventure LD va s’arrêter là pour moi…

[yvesb]

Merci pour le tuto qui m'a permis de remplacer avec succès la courroie de mon lecteur Pioneer CLD-D515.
Quelques petites remarques si cela peut aider certains:
- Sur mon modèle, je n'ai pas eu besoin de démonter de pièce en M pour retirer le tiroir

- Le grand tiroir pour les LDs refusait de s'ouvrir ce qui pose un problème d'accès à la mécanique pour remplacer la courroie...
J'ai posé l'appareil sur son côté, appuyé sur la touche d'éjection des LDs, et là il a bien voulu s'ouvrir !

Superposition de l'ancienne courroie et de la neuve, on voit clairement que l'ancienne s'est détendue:


Bonnes réparations :-)
