L'artillerie est de sortie

[Angular-Velocity]

Comme le dit le titre du post, l'artillerie est de sortie

Un petit partage et toujours le même plaisir avec le LD.
Ecoute d'un laservision NTSC Elvis Live, son analogique.

L'audio, AC3, optique toslink et RCA G/D avec un convertisseur analog/numérique sur le Sony E9000 ES
et qui lui ressort en optique sur le scaler Denon DVP-602CI.

La vidéo du Pioneer CLD D925, via la prise S Vidéo, se dirige sur le scaler Silicon Image iScan pro.
Le traitement du iScan en YUV vient se brancher sur le scaler Denon DVP-602CI qui se charge du mix.
Le tout est dirigé vers un ampli Onkyo TX-NR686 en HDMI qui se charge du décodage audio sans retravailler l'image, déjà en 1080p/24.

Ce n'est pas vraiment le plus simple mais c'est complet surtout pour les pistes Dolby Digital AC3 ou DTS.

Il n'y a plus que de profiter.

[ZigZig]

Merci pour le partage !

Ecoute d'un laservision NTSC Elvis Live, son analogique.

L'audio, AC3, optique toslink et RCA G/D avec un convertisseur analog/numérique sur le Sony E9000 ES
et qui lui ressort en optique sur le scaler Denon DVP-602CI.

Je ne comprends pas bien, c'est de l'analogique ou de l'AC3 ?

La vidéo du Pioneer CLD D925, via la prise S Vidéo, se dirige sur le scaler Silicon Image iScan pro.
Le traitement du iScan en YUV vient se brancher sur le scaler Denon DVP-602CI qui se charge du mix.

Et en fait, je ne comprends pas très bien non plus pourquoi brancher ton LD en S-Video sur ton iScan pro, tu ne profites du coup pas du tout du traitement que l'iScan pro aurait pu faire sur un signal composite.
Le mode d'emploi de l'iScan pro dit bien ceci:

For VCRs or laserdisc players, chances are good that
using the composite video input will give you a better picture because the iScan Pro typically has
better Y/C separation circuitry than most of these devices.

(traduction : Pour les magnétoscopes ou les lecteurs de disques laser, il y a de bonnes chances que d'utiliser d'obtenir une meilleure image en utilisant l'entrée composite [plutôt que l'entrée S-Video], car l'iScan Pro possède généralement un meilleur circuit de séparation Y/C que la plupart de ces appareils..

C'est également confirmé dans les tests de PlasmaTV :

The iScan Pro typically has better Y/C separation circuitry than most VCR's, laserdisc players, or DVD players. In layman's terms the color reproduction is truer, the blacks are blacker, the gray areas have better gradation, and there is less flicker in the picture signal.

(traduction : L'iScan Pro dispose généralement d'un meilleur circuit de séparation Y/C que la plupart des magnétoscopes, lecteurs de disques laser ou lecteurs de DVD. En termes simples, la reproduction des couleurs est plus fidèle, les noirs sont plus noirs, les zones grises ont une meilleure gradation et il y a moins de scintillement dans le signal de l'image.)



De quel disque s'agit-il ?

[Angular-Velocity]

Salut ZigZig,

Le Sony possède une sortie numérique type toslink, sans décodage, hors la conversion de la piste AC3. Je ne l'utilise pas comme un preampli.

Le lecteur Pioneer est branché sur le Sony via la prise AC3 RF,
la prise optique pour le flux PCM ou DTS.

En ce qui concerne la prise RCA audio, le Sony n'est pas capable de convertir un flux analogique RCA vers une sortie numérique, donc j'utilise un convertisseur. Cela permet d'attaquer le Denon (aucun connecteur RCA) avec tous les flux.

En ce qui concerne la sortie S Vidéo, j'obtiens pour mes yeux, le meilleur résultat combiné avec le scaler Denon et mon vidéo-projecteur.

[ryo_s]

ton montage m'interesse étantdonné que j'ai à peu pres les mêmes appareils (scaler denon et préampli E9000)
mais j'en ai d'autres encore, au final ne trouvant pas de meuble adéquat, je vais en fabriquer un d'ici septembre

[retrogeek]

Artillerie lourde !!
Usine à gaz ?!...
Finalement, tu peux gérer tous les flux audio des LDs de façon plutôt astucieuse.
Quant à la sortie video, je me posais la même question que ZigZig. Si tu as comparé et opté pour ce qui te plaît le mieux, grand bien t'en fasse ! (Et c'est ce qui compte)
En même temps, vu l'architecture du 925, la séparation YC se fait très tôt dans le chemin du signal (traitement DVP). La composite n'est finalement qu'une recombinaison de ce YC interne. Une reséparation en externe, alors que le "mal" est déjà fait n'est peut être pas en effet optimale (en tout cas pas pour toi).
Merci du partage, j'adore voir comment les collègues gère leur câblage, c' est toujours intéressant voire même inspirant.
(Je ne me prive jamais de "piquer" les bonnes idées des autres... )

[Angular-Velocity]

Toujours délicat de faire une comparaison selon les installations et les réglages comme la luminosité... etc.

Afin de tester les sorties vidéos, j'ai effectué un petit test.
Dans les 3 cas, le scaler Denon est de la partie en fin de course. Mon vidéo-projecteur est un JVC RS56 (mode image THX). Le mode Vidéo HQ du lecteur Pioneer est désactivé.

Le laserdisc test, surtout l'image fixe d'un clip, est le best of Queen pal et CAV (face 2).

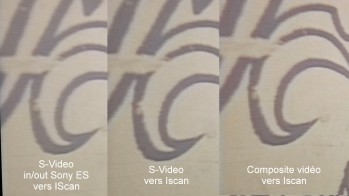

La première photo à gauche: S-Video Pioneer LD, vers Sony ES et sortie Sony ES vers IScan et sortie YUV.

La deuxième photo : S-Video Pioneer LD vers Iscan et sortie YUV.

La troisième photo : Composite Pioneer LD vers IScan et sortie YUV.

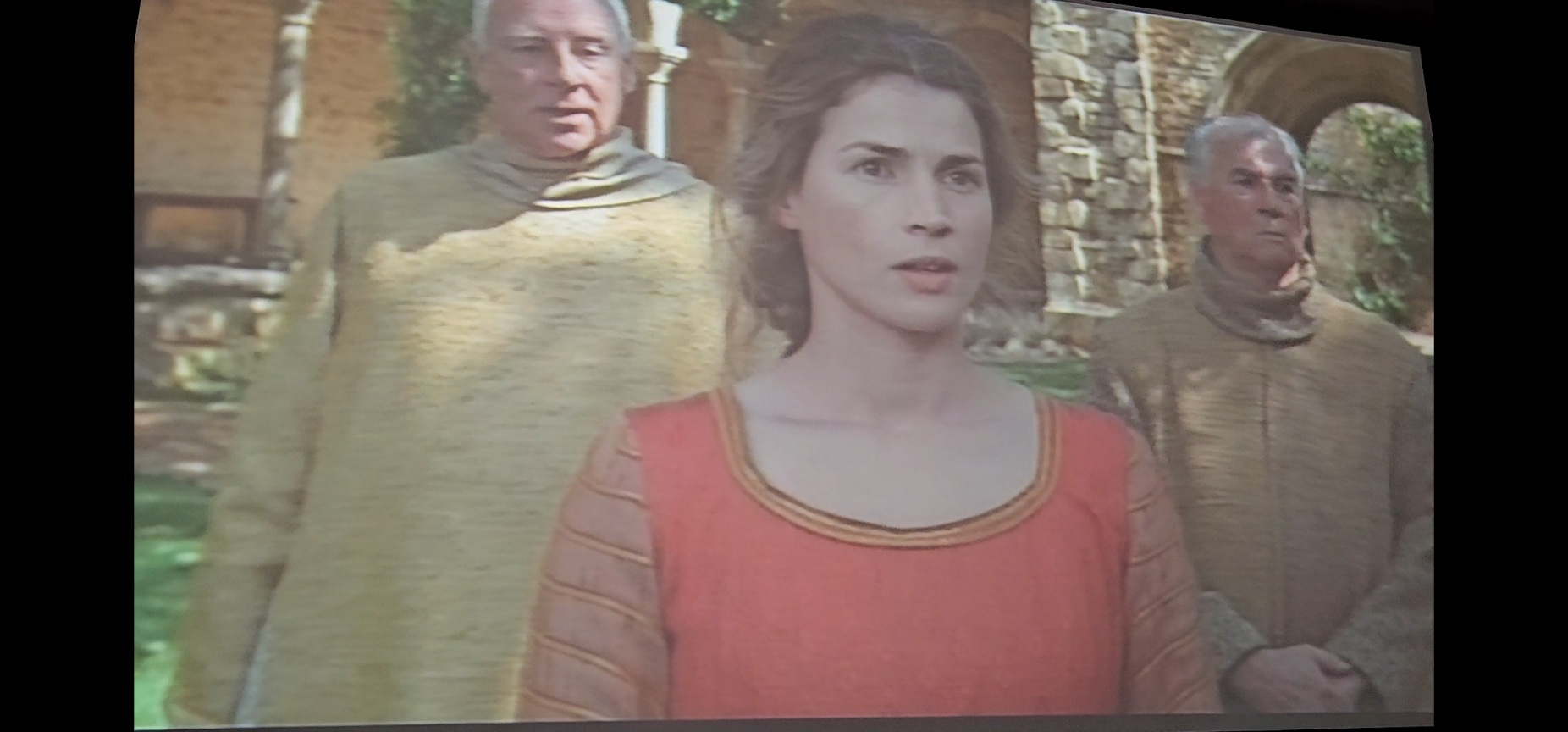

Un screen, mode vidéo numéro 1, avec le film Lancelot en Pal.

Quelques différences visibles.
À vous les préférences

[retrogeek]

La première photo à gauche: S-Video Pioneer LD, vers Sony ES et sortie Sony ES vers IScan et sortie YUV.

La deuxième photo : S-Video Pioneer LD vers Iscan et sortie YUV.

La troisième photo : Composite Pioneer LD vers IScan et sortie YUV.

Quelques différences visibles.
À vous les préférences

C'est très très proche...
Le composite s'en sort plutôt bien, à hauteur du SV en direct sur l'Iscan.
Le passage par le sonyES semble un poil en dessous, mais c'est peut être du à la photo/capture ou aux réglages...
En tout cas ça a l'air très propre avec une bonne définition (même si je trouve les couleurs un peu délavées sur le screen, et je monterais un peu la couleur).

[Angular-Velocity]

Un autre test avec un scaler Omega One, de 2001, aux multiples entrées. Il n'y a pas grand chose à son sujet. hormis un article ici :
https://hometheaterhifi.com/volume_8_4/ ... -2001.html

Le lecteur est branché en S Vidéo sur le scaler....j'ai testé en composite mais j'obtiens du léger bruit vidéo sur les mires du laserdisc Pal des Années Laser. De plus, j'ai l'option pour corriger l'YC.
J'utilise la sortie YUV de l'Omega One pour arriver sur le convertisseur HDMI Denon en 1080p.
Le résultat est vraiment très bon.

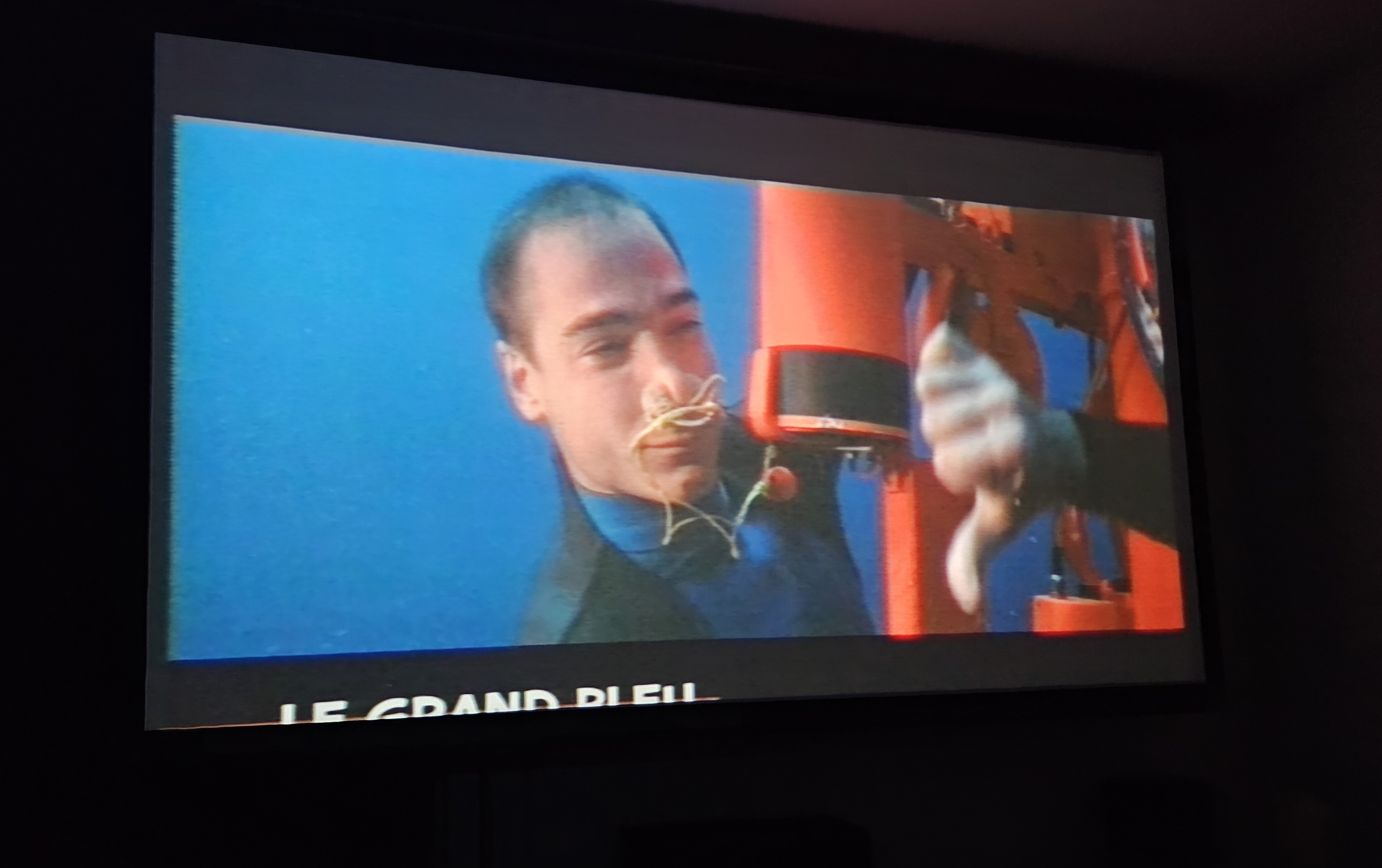

Une photo à titre de comparaison avec mon post initial.
Et quelques autres photos.

L'écran est de 235cm avec un projecteur JVC D-ILA RS 56E / mode THX 6500k

[Angular-Velocity]

Nouvelles aventures dans le monde des scalers !

Je vous souhaite une excellente année 2025 à toutes et à tous !

Pour améliorer la qualité vidéo lors du visionnage de films sur grand écran, je me lance dans quelques ajustements et expérimentations.
Bien sûr, si le pressage d'un film sur Laserdisc est de mauvaise qualité, il le restera. Cependant, avec un bon vidéoprojecteur et quelques optimisations, il est possible de rendre le tout bien plus agréable à regarder !

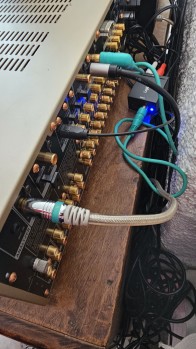

Cette fois, j'ai testé avec un sélecteur/scaler Kramer 729, seul, ou accompagné d'un Iscan Pro.
Le lecteur Pioneer CLD D925 est connecté en composite sur le Iscan pro.
Le Iscan pro retravaille le signal pour le ressortir en YPbPr. Cette même conversion et amélioration vient se brancher sur le Kramer 729.
Le Kramer, lui aussi améliore le signal , avec la puce HQV pour ressortir en HDMI en 1080p.

La configuration vidéo reste la même avec le projecteur JVC DILA RS56 (image en mode THX).
Le résultat est assez bluffant pour moi.

Quelques test avec un Laserdisc en CAV:

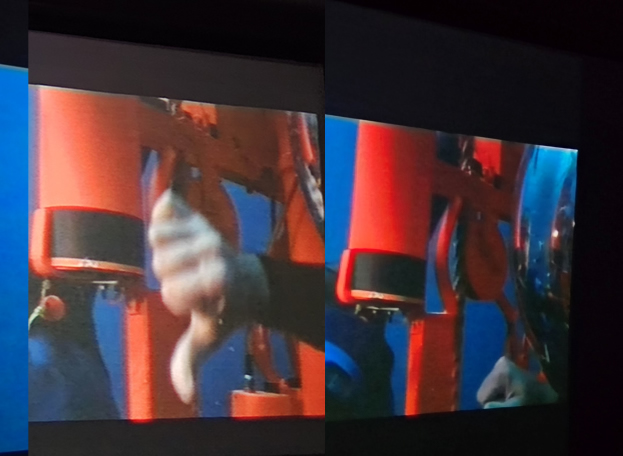

et à titre de comparaison avec les autres scalers et sélecteurs :

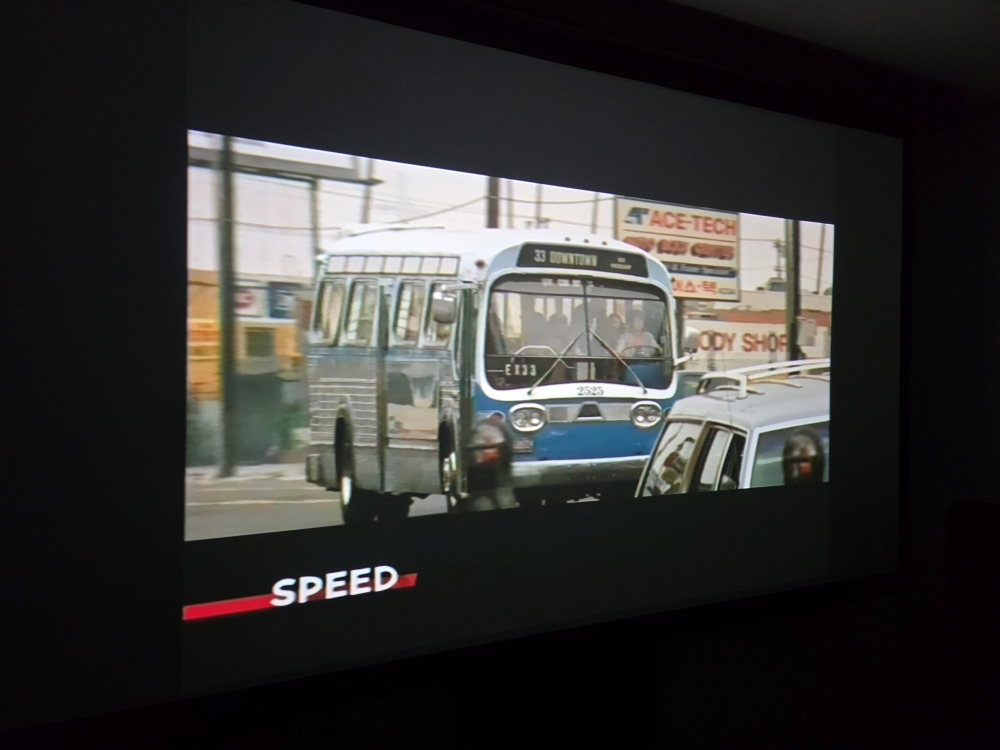

Le film Speed avec un arrière plan bien définit.

Pourquoi brancher en amont un Iscan Pro ?
Le résultat est nettement moins bon ! La comparaison est rapide. Une photo sans :

Voilà pour les possibilités selon mon matériel, ma propre configuration.
