Pioneer CLD-D515 anomalie E5

[Sheridan]

Voilà, n'ayant pas encore de LD, je teste le lecteur avec un CD.
Le tiroir s'ouvre et se referme impécablement que ce soir celui du CD ou dans son intégral pour le LD.
J'y met un CD, le CD est pris en charge mais il ne semble pas tourner pour le moment (je n'ai pas encore appuyer sur Play),
l'écran affiche "0 CD"(pas NO CD, j'ai fait le test il sait qu'il y a un CD dedans).

J'appuis sur Play (me disant que je ne l'avais pas fait vu que j'ai simplement ouvert et fermer le tiroir sans passer par la touche Play).

Et après que j'ai appuyer sur Play j'ai le code E5 qui s'affiche.(Je ne sais pas à quoi ça correspond).

J'ai donc ouvert le boitier:
Le CD est bien en position sur élevée et la lentille semble être en position, du moin elle semble, mais le CD ne tourne pas.

Donc de quoi ça viendrait ?

[Pionpion]

Salut, as-tu effectué une recherhe sur le site avec la fonction dédiée ??
Je n'ai pas le service manual du 515, mais sue celui du 2950, l'erreur E5 correspond à une vitesse du moteur trop lente ou à une non reconnaissance du disque.
Soit, avec du bol, ta lentille est sale ou le capteur présence disque aussi (petit dôme noire brillant près de la lentille) et auquel cas un p'tit nettoyage s'impose, soit elle est naze et tu dois la changer, soit le moteur commence à fatiguer et dois aussi être remplacer, cool tout ça non ??
En même temps, je peux ma planter, les codes erreurs ne sont pas forcément les même d'un lecteur à l'autre mais les sympthomes m'y font penser furieusement !!
Bon courage et tiens nous au jus !!
Pion.

[Sheridan]

J'ai démonté un peu plus et j'ai nettoyé le capteur et la lentille, ça ne fonctionne pas non plus.
Mais j'ai remarqué quelque chose:

La lentille n'arrête pas de faire des va et vient de haut en bas, c'est peu t'être normal, je ne m'y connais pas dutout.

[Torrente]

C'est un CD gravé ?

[Sheridan]

Nan Nan haha ^^ C'est juste le Greatest Hits des ZZ Top ^^
Je me suis dit qu'avec un CD gravé ça ne fonctionnerais pas donc je n'ai testé qu'avec de vrai CD, même avec un DVD pour voir ce que disait l'affichage histoire de voir si il y avait le meme message.
Il me met simplement NO CD, mais je viens de retenter l'expérience avec un DVD et là il met E5(et comme pour un CD il reste en position haute en attente de lecture et de rotation).


Haha je dois tester avec un 45 tours ou un 33 ??

[papynard]

Hai hai et re hai si la lentille fait des va et vient ton probléme c'est la TOC (table de matières)en gros la lentille est activée par son actuateur pour focaliser le faisceau laser, c'est le va et vient que tu voit lorsqu'elle cherche le "retour d'infos".
Constatant la présence d'un CD ou d'un ld l'électronique commande la rotation moteur, lit la TOC (table de matières) et monte en mémoire les infos : nb de plages, emplacement, etc....si il t'affiche 0 disc, à par la lentille je ne vois pas .

[Torrente]

Nan Nan haha ^^ C'est juste le Greatest Hits des ZZ Top ^^

Bah cherche pas c'est ça !

[Sheridan]

J'ai retesté pour vérifier l'histoire de va et vient de la lentille, elle ne le fait pas ou plus.
Lorsque j'avais remarqué ça j'avais testé un CD sans la parti du dessus qui bloque le CD, l'ayant enlevé le CD ce retrouvait un peu plus élevé sans doute pour ça que la lentille faisait des vas et vient.

J'ai une question pour ceux qui on un 515 qui fonctionne lorsque vous mettez un CD (sortie du tiroir et sans appuyer su Play mais seulement sur Open/Close) vous donne-t-il le nombre de piste qu'il y a sur votre CD avant de mettre Play ?

En gros les pistes sont elle déjà déterminé avant la rotation du disque ?

Autre question le moteur pour l'entrainement du CD se trouve t'il sur la cellule optique ou ailleurs ?

[Sheridan]

Je suppose que au vu du prix des réparations ou du matos à changer, il vaut mieux que je songe à me racheter un Lecteur ?
Ou un donneur d'organes ^^

[Pionpion]

Nan, le moteur se trouve plus bas et n'a rien à voir avec le bloc optique, celui-ci est fixe alors que le BO se balade sur son rail. Je pense, d'après ce que j'ai pu lire, que ton bloc est HS. Si malgrès tout tu penses que le moteur pourrait être en cause, je dois avoir cela en stock mais il te faudra tout démonter....
Et effectivement, vu le prix du neuf, mieux vaut se dégoter un autre lecteur qui aurait peu de kilomètres au compteur.
Un 515 se déniche entre 50 et 70 roros.

[Sheridan]

Je n'ai pas de LD sous la main pour le moment, ils sont en chemin, donc je veux faire un test avec un LD avant de songer à racheter soit faire les réparations moi même.
Je vais quand même le désosser demain en regardant les différents topics que j'ai vu à ce sujet.

[whaka]

hello

alors, E5, ça veux techniquement dire

E= slider error
5= setup (rotation start)

je n'arrive pas a interpréter le "slider error" litteralement, ça veux dire "glisseur" mais je vois pas de quoi il s'agit
et le "rotation start" la ça me semble plus clair, le lecteur ne parvient effectivement pas a faire partir le cd

donc, là il semble avoir une belle panne

J'ai une question pour ceux qui on un 515 qui fonctionne lorsque vous mettez un CD (sortie du tiroir et sans appuyer su Play mais seulement sur Open/Close) vous donne-t-il le nombre de piste qu'il y a sur votre CD avant de mettre Play ?

En gros les pistes sont elle déjà déterminé avant la rotation du disque ?

oui, quand tu passe par open/close, le cd entre quand même rotation pour déterminer ce qu'il y'a dessus et s'arrête, jusqu'a que ce tu donne l'ordre de lecture, il doit t'afficher d'abord le nombre totale de pistes, et la durée totale, pendant un court instant, puis quand il est pret : 1 CD

[Sheridan]

Pour moi "slider", c'est comme tu le dis glisseur, alors à comprendre soit le "tiroir", soit au niveau du bloc optique la partie permet de le faire bouger sur l'axe.

Est'il possible que lors d'un déplacement le bloc optique ait quelque peut bougé et qu'il n'est plus suffisament dans l'axe initial pour pouvoir demander la rotation du CD ?

faut'il que je démonte tout le bloc auto-reverse pour atteindre le moteur de rotation du CD ? (histoire de voir si il n'y a pas quelque chose qui bloque)

[Pionpion]

Il se peut effectivement que le bloc optique et son support (que je nomme ensemble mobile) pourrait être bloqué au niveau du rail arrondi qui permet à l'ensemble de passer au dessus du disque lors de la phase d'auto-reverse (valable qu'avec un >LD évidement!!), ne démonte pas tout si ce problème survient également avec un CD, le problème est ailleurs !!
Je vois difficilement comment cet ensemble pourrait se déloger de son rail !! A moins que ton lecteur se soit pris des G dans la gueule lors d'une chute !!

Tu vois là, qu'à moins d'y avoir été comme une brute pour déclipser le rail......

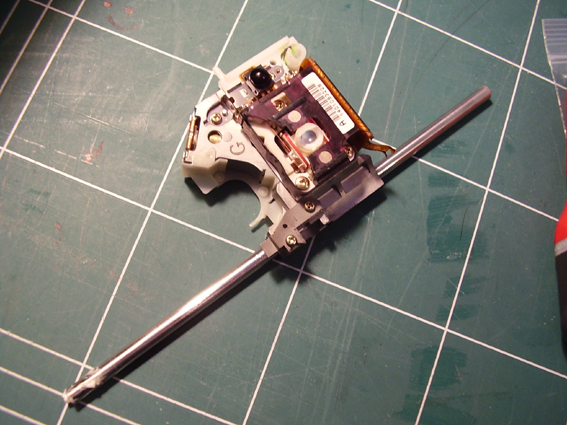

Vue du B. Optique dans son rail, il faudrait que tout soit explosé pour mettre le bloc en vrac !!

Si malgrès tout, tu veux démonter la mécanique de l'auto-reverse, SURTOUT attention à la manip' du T de raccord du rail supérieur: EXTREMEMENT fragile (je les ai tous pêtés sur mes 515 !!), essentiel au bon "aboutage" du rail circulaire et du rail supérieur !!! Sinon, effectivement ton bloc va buter dessus et adios la face B !!!

Gros plan du raccord à surveiller de très près lors du démontage !! De loin la pièce la plus fragile de tous les lecteurs LD que j'ai pu démontés !!!

Bon courage !!!

[Sheridan]

Bon j'ai pas mal démonter tout le block avec le rack autoreverse sans enlever la cellule optique, ce qui m'interressait pour le moment c'est juste d'avoir accès au moteur et c'est fait ^^

En étant méthodique on y arrive, je vous mettrais dans doute des photos pour vous montrer mon démontage.
Je pense même que l'on puisse enlever la cellule optique sans toucher à la partie haute du rack autoreverse, mais la manip demande plus précaution.

En tout cas pour avoir déjà monté et démonter mon unité centrale de PC un nombre incalculable de fois, on s'y retrouve.


Mais je bloque maintenant je n'ai pas de tourne vis assez fin pour démonté le support sur lequel le disque tourne.
